高速行駛的電動汽車上，電機控制器的電路板同時承受著艙內高溫、路面顛簸傳來的振動，以及雨天侵入的濕氣；高空飛行的無人機導航模塊，一邊經歷高空低溫，一邊承受機翼傳遞的持續振動，還要應對快速穿過云層時的濕度驟變。現實中的產品，從來不是只面對單一環境應力。

長期以來，環境試驗大多采用"先做溫濕度、再做振動"的順序模式。這種做法把本該同時作用的應力拆開了，既偏離產品真實的服役環境，也可能漏掉只有多應力復合作用才會暴露的缺陷——比如材料在低溫脆化后受振開裂，或高溫蠕變狀態下焊點加速疲勞。三綜合試驗箱的出現，正是為了補上這一環。

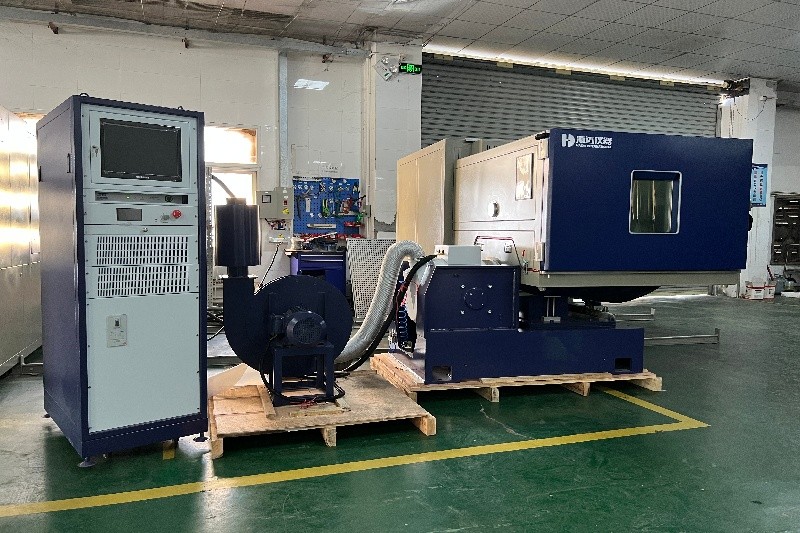

一、濕度三綜合振動試驗箱是什么？

它的正式名稱是溫度-濕度-振動綜合試驗系統，行業中常簡稱為三綜合試驗箱。與熟悉的恒溫恒濕箱或振動臺不同，它不是把兩類設備簡單拼在一起，而是要在同一試驗空間內，同步、連續、可編程地施加溫度、濕度和振動三種應力。

一套完整的三綜合系統通常由四部分組成。

第一，溫濕度環境箱。提供可控的溫度與濕度環境，箱體需要為振動臺動圈預留通道，因此結構上要做特殊設計，與普通試驗箱不能等同。

第二，振動試驗系統。多為電磁式，包含激振發生器、功率放大器、冷卻裝置和控制系統，可輸出正弦振動、隨機振動和沖擊。

第三，連接與密封結構。振動臺動圈穿過箱體底部進入試驗空間，接口處既要保證振動能量有效傳遞，又要防止漏氣和漏濕。這是整套系統最容易出問題、也最能體現集成功底的部分。

第四，控制系統與數據采集。負責三路應力的同步協調，保證溫度、濕度、振動按預設程序同步變化，并實時記錄數據。

以市場上常見的電磁式三綜合系統為例，振動臺最大正弦激振力可達 1000kgf 量級，頻率范圍覆蓋 2 至 3000Hz，環境箱溫度范圍可做到 -40℃ 至 +150℃，濕度范圍 30% 至 95%R.H.，具體配置需按試驗對象和標準要求確定。

二、為什么必須同時施加三種應力？

核心在于應力耦合效應。

溫度與振動疊加時，材料熱膨脹系數差異帶來的裝配應力會與振動應力疊加，加速焊點疲勞和接插件松動。

濕度與振動疊加時，水汽滲入材料內部使界面強度下降，振動會加速裂紋擴展。印制電路板吸濕后再承受振動，開裂風險會明顯上升。

溫度與濕度疊加時，熱脹冷縮與濕氣侵入共同作用，容易造成封裝分層和凝露腐蝕。

三種應力同時作用時，還可能觸發只在復合條件下才出現的間歇性故障和早期失效。

這就是所謂"1+1+1 大于 3"的含義：單一應力試驗各自都通過的產品，在復合應力下仍可能失效。

三、與分體式順序試驗有什么區別？

傳統做法是溫濕度試驗與振動試驗在不同設備上先后完成。這種方式的局限在于，樣品做完溫濕度試驗后需要搬運并重新安裝到振動臺上，這個過程本身可能引入損傷，而低溫脆化等狀態也會在搬運和升溫過程中發生變化，導致振動階段的實際狀態與真實工況不符。

綜合試驗的價值在于：讓樣品在規定的溫度和濕度狀態下直接接受振動，真實再現多應力耦合工況，同時省去搬運環節。

四、典型應用場景

第一，汽車電子。電機控制器、傳感器、車載娛樂系統、域控制器等，需要模擬發動機艙振動疊加溫度循環與濕氣的復合環境，這是三綜合試驗應用最廣泛的領域之一。

第二，航空航天。機載電子設備、導航系統、飛控組件，需要再現飛行振動、高空低溫和濕熱交替的共同作用。

第三，軍工裝備。通信設備、雷達、導彈部件等，常按軍用標準要求開展更嚴酷的復合環境試驗。

第四，新能源與儲能。動力電池包、電池管理系統、儲能變流器，需要在溫度、濕度和振動同時作用下驗證結構安全與電氣可靠性。

第五，軌道交通。列車控制系統、信號設備、牽引變流器，需承受軌道振動疊加溫度變化和潮濕環境的長期作用。

第六，通信與消費電子。基站設備、戶外機柜、移動終端，需要驗證運輸振動與實際使用溫濕度環境的疊加影響。

五、必須掌握的國家標準號

三綜合試驗的標準體系，最需要注意的是近年來的版本更替，用錯版本是很常見的失誤。

- GB/T 2423.35-2019《環境試驗 第2部分：試驗和導則 氣候（溫度、濕度）和動力學（振動、沖擊）綜合試驗》：現行有效（2025 年復審結論為繼續有效），2019 年 6 月發布、2020 年 1 月實施，等同采用 IEC 60068-2-53:2010。該標準全部代替了 GB/T 2423.35-2005、GB/T 2423.36-2005 和 GB/T 2424.22-1986，是國內溫度濕度與振動綜合試驗最核心、最直接的方法標準。

- GB/T 44279-2024《溫度-濕度-振動-低氣壓綜合環境試驗系統》：現行，2024 年 8 月發布、2025 年 3 月實施。這是面向設備本身的國家標準，規定了綜合環境試驗系統的技術要求與檢驗方法，采購和驗收三綜合設備時，這是最新也最對口的依據。

- GB/T 2423.63-2019《環境試驗 第2部分：試驗方法 試驗：溫度（低溫、高溫）/低氣壓/振動（混合模式）綜合》：現行，但需要注意，它的組合要素是溫度、低氣壓和振動，并不包含濕度，與本文討論的溫濕度振動三綜合是不同的試驗類型，引用時不要混淆。

- GB/T 2423.59-2008 與 GB/T 2423.102-2008：分別規定溫度/低氣壓/振動（隨機）與溫度/低氣壓/振動（正弦）綜合試驗，屬于同類綜合試驗的補充依據。

- GB/T 2423.34-2024《環境試驗 第2部分：試驗方法 試驗Z/AD：溫度/濕度組合循環試驗》：現行，2024 年 8 月發布、2025 年 3 月實施，等同采用 IEC 60068-2-38:2021，替代 2012 版，是溫濕度組合循環的部分常用依據。

- 單項方法標準：GB/T 2423.1-2008（低溫）、GB/T 2423.2-2008（高溫）、GB/T 2423.3-2016（恒定濕熱）、GB/T 2423.4-2008（交變濕熱）、GB/T 2423.10（正弦振動）、GB/T 2423.56（隨機振動）、GB/T 2423.5（沖擊）、GB/T 2423.43-2008（振動沖擊試驗樣品的安裝）。

- 設備檢驗：GB/T 5170 系列《電工電子產品環境試驗設備檢驗方法》，是設備驗收與計量校準的常用依據。

行業專用標準與國外標準：GJB 150.24A-2009《軍用裝備實驗室環境試驗方法 第24部分：溫度-濕度-振動-高度試驗》，軍工領域的四綜合試驗依據；ISO 16750-4《道路車輛 電氣電子設備的環境條件和試驗 第4部分：氣候負荷》及其對應國標 GB/T 28046.4，是汽車電子常用依據；國際標準 IEC 60068-2-53:2010 是 GB/T 2423.35 的采標源頭，出口項目常直接引用。

對設備使用方來說，先判斷試驗要素組合（是溫濕度振動，還是溫度低氣壓振動），再鎖定標準號和版本，比單純記住標準編號更重要。海達儀器在為用戶做方案設計時，也會先與客戶確認試驗依據的標準版本，再據此確定設備配置。

六、關鍵參數與選型要點

- 溫度范圍與均勻度：范圍按產品實際使用極限加余量確定，同時關注均勻度和波動度，風道設計與樣品擺放方式都會影響實測結果。

- 濕度范圍與控制精度：常規可覆蓋 30% 至 95%R.H.，低濕工況對除濕能力要求更高。

- 振動推力與頻率范圍：推力按樣品重量、加速度和夾具重量綜合計算，不能只看空載指標。

- 臺面尺寸與固定方式：應能容納樣品并保證剛性連接，頻率較高時夾具的一階共振頻率必須高于試驗上限。

- 連接處的密封與傳力：動圈與箱體的密封結構決定了能否長期穩定運行，是選型時最容易忽略卻最關鍵的一環。

- 同步控制能力：溫度、濕度、振動三路程序能否真正同步運行，以及數據記錄是否完整可追溯。

- 驗收方式：建議在帶載條件下實測溫濕度均勻度與振動響應，而非只核對銘牌參數。

在這些環節上，具備系統集成能力的廠家與單純拼裝設備的廠家差別明顯。像海達儀器這類長期從事環境可靠性試驗設備研發的企業，會在動圈通道密封、夾具共振規避和帶載驗證等環節做專項設計，幫助用戶把設備能力與試驗標準真正對應起來。

七、常見誤區

誤區一，認為三綜合就是把試驗箱和振動臺拼在一起。實際上，連接密封、同步控制與帶載能力才是技術門檻，拼裝設備在實際使用中往往出現漏氣、溫濕度偏離或振動傳遞失真。

誤區二，引用已被代替的標準版本。GB/T 2423.36-2005 早已被 GB/T 2423.35-2019 全部代替，如果試驗大綱仍寫舊版號，可能導致數據不被客戶認可。

誤區三，把 GB/T 2423.63 當作溫濕度振動三綜合標準。該標準的要素是溫度、低氣壓和振動，不含濕度，屬于另一類綜合試驗。

誤區四，忽略夾具設計。多應力試驗中夾具既要傳力，又要在高溫高濕環境中保持穩定，夾具不當會直接導致試驗失敗。

八、常見問題解答

Q：三綜合試驗和分體式順序試驗，結果能互相替代嗎？ A：不能。順序試驗拆分了應力，無法反映耦合效應，兩者的失效模式可能不同。

Q：是不是所有產品都適合做三綜合試驗？ A：不是。應先分析產品實際承受的應力組合，只有當三種應力確實同時作用時，三綜合才有意義。

Q：三綜合設備驗收要注意什么？ A：重點在帶載能力、三路同步性和連接處密封，建議在實際使用的溫濕度與振動條件下做實測驗證。

九、結語

產品的失效，往往不是單一環境因素造成的，而是多應力耦合的結果。溫度、濕度和振動同時施加，才能把那些只在復合條件下才會出現的缺陷提前逼出來。理解三應力耦合的機理，注意 GB/T 2423.35-2019 已代替舊版綜合試驗標準、GB/T 2423.63 并不包含濕度這兩個關鍵區分點，再按 GB/T 44279-2024 的設備要求做好選型與驗收，試驗結果才能真正支撐產品可靠性設計。海達儀器在環境可靠性試驗設備領域持續投入，為用戶提供從方案設計、標準解讀到安裝調試與售后校準的完整支持，幫助企業把復合環境下的可靠性風險前置化解。
