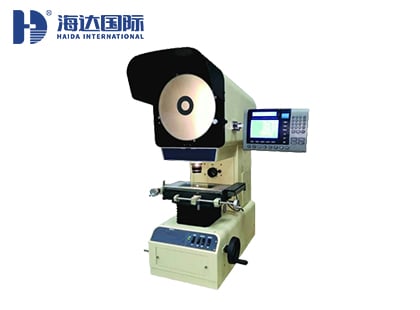

數字投影儀

產品型號：
HD-U3015
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
產品品牌：
海達儀器
出貨周期：
7~15天
咨詢熱線：
陳經理 13556626679（微信同號）

產品性能介紹

Product detail parameters

一、數字投影儀應用行業：

適用于以二坐標測量為目的一切應用領域。本儀器能高效地檢測各種形狀復雜工件的輪廓和表面形狀.例如:樣板、沖壓件、凸輪、螺紋、齒輪、成形銼刀、絲攻等各種刀具、工具和零件等，該儀器廣泛地應用于機械制造業，儀器儀表和鐘表行業有關廠礦的計量室和車間。

二、數字投影儀儀器特點：

①高品質圖像
1、投影儀儀器光學系統品質優良，物鏡成像清晰，放大倍率準確，在透射光照明下，輪廓測量誤差小于0.008%。
2、投影儀配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便，工件影像可以是全正像也可為倒像。
②高精度
座標測量示值誤差可達（3+L/200)um,L為被測長度（單位：mm)
提供各種不同倍數的光學物鏡：10X 20X 50X 100X
Z軸升降采用導軌的傳送方法，提高了其機身的穩定性及耐及性，投影儀成像清晰，放大倍率準確。

三、數字投影儀技術規格參數：

項目	HD-U3015			HD-U3020
xy測量行程	150*50			200*100
Z軸調焦行程	90			90
金屬臺面尺寸	340*152			390*206
外形尺寸	3806941058			4307541058
儀器重量（Kg）	135			160
測量精度（μm）	E（x，Y）:4+L/25 (L單位mm）
玻璃承載（Kg）	5
光柵尺分辨率	玻璃光柵尺，分辨率1μm
投影屏尺寸	Φ300
投影屏旋轉范圍	0-360°
旋轉角度解析度	1′
旋轉角度準確度	6′
物鏡放大倍數	10X(標配）	20X(選購）	50X(選購）		100X(選購）
物方視場	Φ30	Φ15	Φ6		Φ3
物方工作距離	75	69	44		26
透射光照明	12V 100W鹵素?zé)?
反射光照明	24V 150W鹵素?zé)?
數據處理系統	DS600多功能數顯表，可中英文裝換，可做多點采樣坐標旋轉，點、線、距離、角度測量
冷卻方式	強制風冷（2個軸流風扇）
工作環境	溫度：20℃±2℃,濕度30-80%，遠離振動：＜0.002g，低于15Hz
電源	單相AC220V/50Hz/10A
